Konik Makaralı Rulmanlar ve Oynak Makaralı Rulmanlar Arasındaki Farklar

Konik Makaralı Rulmanlar ve Oynak Makaralı Rulmanlar Arasındaki Farklar

Konik makaralı rulmanlar ve oynak makaralı rulmanlar, tasarım, işlev ve uygulama senaryoları bakımından önemli ölçüde farklılık gösteren önemli makaralı rulman türleridir. Aşağıdakiler temel farklarıdır:

1. Tasarım Yapısı

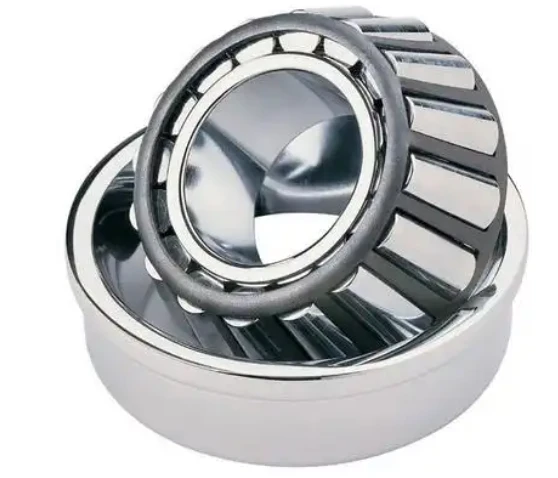

Konik Makaralı Rulmanlar:

---- Rulo Şekli:Kesik koni-şekilli silindirler (kesik koniler) kullanır.

----Yarış yolları: Hem iç hem de dış bilezik yuvarlanma yolları, koninin tepe noktası yatak ekseni üzerindeki bir noktada birleşecek şekilde koniktir.

---- Ayrılabilirlik:Tipik olarak bir iç bilezik, bir makara ve kafes düzeneği ("iç halka düzeneği" olarak anılır) ve bir dış bilezikten ("dış halka" olarak anılır) oluşan bu rulmanlar ayrılabilir. Kurulum sırasında iç ve dış halkaların hassas eksenel ayarı (ön yükleme) gereklidir.

---- Temas Açısı: Sabit bir temas açısı (yük çizgisi ile radyal düzlem arasındaki açı) gereklidir. Daha büyük bir temas açısı, rulmanın eksenel yüklere dayanma yeteneğini artırır.

----Kaburga:İç halka tipik olarak silindirleri yönlendirmek için nervürlere sahiptir.

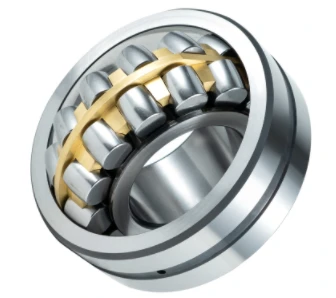

Oynak Makaralı Rulmanlar:

---- Rulo Şekli:Simetrik fıçı-şekilli silindirler (fıçı-şeklinde silindirler) kullanır. Yuvarlanma Yolu: İç halkanın iki sabit yuvarlanma yolu vardır, dış halkanın yuvarlanma yolu ise küreseldir.

---- Ayrılabilirlik:Tipik olarak bir iç halka, bir makara ve kafes düzeneği ve bir dış halkadan oluşur. İç bilezik düzeneği ve dış bilezik genellikle birbirinden ayrılamaz (bazı büyük rulmanlar hariç).

---- Temel Özellikler:Dış bileziğin küresel yuvarlanma yolu, yatağın kendi kendine-hizalanmasını sağlayan temel bir özelliktir.

---- Temas Açısı:Tasarım, yanlış hizalamayı telafi etmek için silindirlerin dış halkanın küresel yuvarlanma yolu üzerindeki açılarını ayarlamasına olanak tanır.

2. Temel Fonksiyonel Özellikler

Konik Makaralı Rulmanlar:

---- Ana Avantajları:Yüksek radyal yüklere ve tek yönlü eksenel yüklere aynı anda dayanabilirler (temas açısı ne kadar büyük olursa eksenel yük kapasitesi de o kadar büyük olur). Tasarımları nedeniyle saf eksenel yükler için de mükemmel kapasiteye sahiptirler.

---- Temel Sınırlamalar:Açısal yanlış hizalamayı tolere edemezler. Şaft, rulman yuvasına göre bükülmüşse veya kurulum sırasında açısal bir yanlış hizalama varsa, gerilim yoğunlaşması, silindir kenarı teması, anormal aşınma, aşırı ısınma ve erken arıza meydana gelebilir. Yüksek kurulum doğruluğu gereklidir. Uygulama: Çift yönlü eksenel yükleri taşımak veya sağlam destek sağlamak için genellikle çiftler halinde (yüz-yüz yüze-yüz yüze, sırt sırta{-arkaya veya tandem olarak) kurulması gerekir.

Oynak Makaralı Rulmanlar:

---- Ana Avantajı:Çok yüksek radyal yükleri ve orta ila ağır çift yönlü eksenel yükleri taşıma kapasitesine sahiptir.

---- Temel Özellik:Mükemmel kendi kendini-hizalama yeteneği. Dış halkanın küresel yuvarlanma yolu, iç halkanın, makaranın ve kafes düzeneğinin dış halka eksenine göre belirli bir açıda (tipik olarak 1,5 dereceden 3 dereceye kadar) eğilmesine olanak tanır. Bu, şaft bükülmesi, kurulum hataları ve koltuk deformasyonunun neden olduğu açısal hizalamayı telafi eder.

---- Temel Avantaj:Kurulum hatalarına ve şaft sapmasına karşı yüksek tolerans, yanlış hizalamadan kaynaklanan arıza riskini önemli ölçüde azaltır ve kurulumu basitleştirir.

3.Uygulama Senaryoları

Konik Makaralı Rulmanlar:

Garantili hizalama doğruluğu ile yüksek radyal ve eksenel yük kapasitesi gerektiren uygulamalar.

Uygulama örnekleri: Otomotiv tekerlekleri (çift olarak kullanılır), dişli kutusu giriş/çıkış milleri, diferansiyeller, takım tezgahı milleri (yüksek-hassasiyet gereksinimleri), haddehane vals boyunları (genellikle çift olarak kullanılır), pompalar, kompresörler, inşaat ekipmanları vb.

Oynak Makaralı Rulmanlar:

Son derece ağır radyal yükler ve orta düzeyde eksenel yükler gerektiren uygulamalar.

Şaft bükülmesinin, taban deformasyonunun veya yüksek hizalama doğruluğunun sürdürülmesinin zor olduğu uygulamalar mevcuttur.

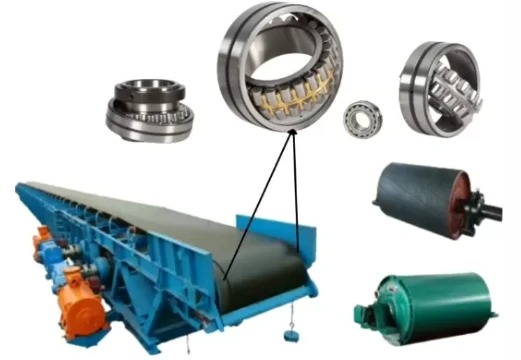

Uygulama örnekleri: Titreşimli elekler, büyük fanlar, kağıt yapım makineleri, konveyör ruloları, uzun tahrik mili destekleri, tarım makineleri, madencilik makineleri, belirli tipte dişli kutuları ve zorlu çalışma koşullarına veya zor hizalamaya maruz kalan diğer ekipmanlar.

4. Diğer Farklılıklar

---- Hız Kapasitesi:Konik makaralı rulmanlar genellikle oynak makaralı rulmanlara göre daha yüksek sınırlayıcı hızlara ulaşır.

----Sürtünme ve Sıcaklık Artışı:Konik makaralı rulmanlar hassas bir şekilde hizalandığında nispeten düşük sürtünmeye sahiptir. Oynak makaralı rulmanlar, makaralar arasındaki kavisli temas ve bir miktar iç kayma (özellikle yanlış hizalandığında) nedeniyle biraz daha yüksek sürtünme ve sıcaklık artışıyla karşılaşabilir.

---- Maliyet ve Karmaşıklık:Konik makaralı rulmanlar biraz daha ucuz olabilir ancak eşleştirilmiş kurulumları ve yüksek hassasiyet gereklilikleri sistemin karmaşıklığını ve maliyetini artırır. Oynak makaralı rulmanlar genellikle set başına daha pahalıdır, ancak kendi-hizalama özellikleri kurulumu ve hizalamayı basitleştirerek sistem maliyet riskini azaltır.

---- Sertlik:Düzgün bir şekilde önceden yüklenmiş eşleştirilmiş konik makaralı rulmanlar, yüksek sistem sağlamlığı sağlar. Oynak makaralı rulmanlar nispeten düşük sertliğe sahiptir.

Özet Karşılaştırma Tablosu

5.Seçim Esasları

Aşağıdaki durumlarda konik makaralı rulmanları seçin:Son derece yüksek radyal ve eksenel yük kapasitesine ihtiyacınız var, çalışma ortamı iyi hizalama doğruluğuna izin veriyor ve yüksek hız gereksinimleri mümkün. Hassas kurulum ve ön yük ayarına hazırlıklı olun (genellikle çift olarak kurulur).

Aşağıdaki durumlarda oynak makaralı rulmanları seçin:Son derece ağır radyal yükleri (muhtemelen orta dereceli eksenel yüklerin eşlik ettiği) desteklemeniz ve şaft bükülmesini, koltuk deformasyonunu veya mükemmel hizalama gerektiren kurulum zorluklarını öngörmeniz gerekir. Kendiliğinden-hizalanma yetenekleri, zorlu çalışma koşullarında güvenilirliği önemli ölçüde artıran ve kurulumu basitleştiren önemli bir avantajdır.

Kısacası, konik makaralı rulmanlar yüksek yük kapasitesi, yüksek hassasiyet ve düşük hizalama toleransı sunar; Oynak makaralı rulmanlar çok yüksek radyal yük kapasitesi, yanlış hizalama toleransı ve basitleştirilmiş kurulum sunar.
