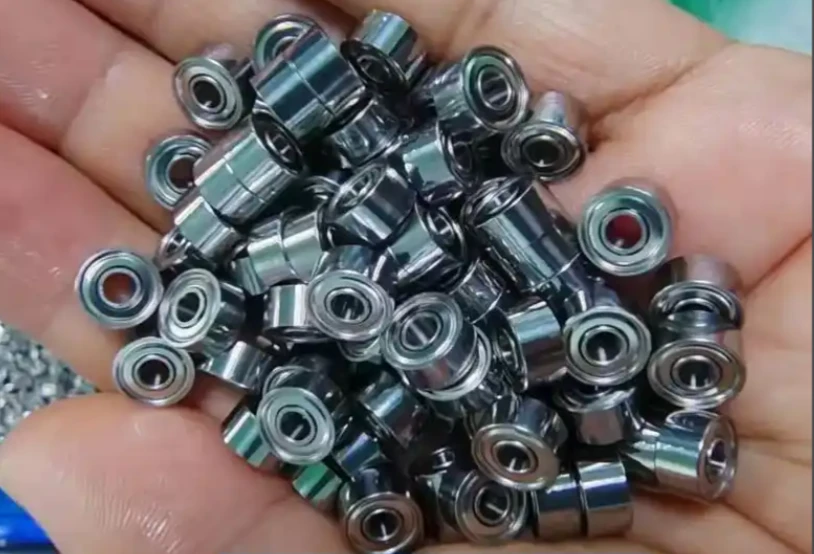

693 rulman, temel ve genel-amaçlı rulman türlerine ait olan, radyal ve orta dereceli eksenel yükleri taşımasıyla tanınan bir sabit bilyalı rulmandır. "69" serisi tanımı, son derece ince kesitini- belirtir, bu da onu çok hafif ve son derece dar alanlar için uygun kılar. 600 serisi minyatür rulmanların temsili bir modeli olarak boyutsal doğruluğu kesinlikle uluslararası standartlara uygundur ve farklı sızdırmazlık formlarına sahip türev modeller, temel parametrelerde yüksek derecede tutarlılığı korur.
693'ün Temel Parametreleri (ZZ&2RS):
Çekirdek Boyutları:İç çap (d) 3 mm, dış çap (D) 8 mm, genişlik (B) 3 mm. Bazı flanşlı modellerde 9,5 mm'ye kadar flanş dış çapı ve 0,7-0,9 mm flanş genişliği bulunur. Bu kompakt yapı, hassas aletlerin minyatürleştirme tasarım gereksinimlerine uyum sağlayarak ekipman içindeki alan tasarrufunu maksimuma çıkarır.
Yük Kapasitesi:Temel nominal dinamik yük 474N'ye ulaşır ve statik yük 114-144N'dir; bu, İngiliz birimlerinde yaklaşık 65 pound dinamik yüke ve 25 pound statik yüke eşdeğerdir. Bu performans, küçük ekipmanlardaki radyal ve eksenel birleşik yükleri stabil bir şekilde destekleyebilen minyatür rulmanlar arasında olağanüstüdür.
Hız Limiti:Maksimum hız, gresle yağlama altında 60.000 dev/dak'ya ulaşabilir ve yağlı yağlama altında daha da 67.000 dev/dak'ya yükselir; bu, sıradan minyatür rulmanların hız eşiğini çok aşar ve yüksek- hızlı çalışan ekipmanlar için güvenilir destek sağlar.
Hassas Sınıf:Ana akım ürünler ABEC-3 hassasiyet standardını karşılar ve bazı üst düzey modeller-mikron-seviyesinde sapma kontrolü sağlar. Grade 10 yüksek hassasiyetli çelik bilyalarla birleştiğinde bu, çalışma sırasında düşük titreşim ve yüksek stabilite sağlar.
{0}Derinlemesine Özellik Araştırması: Teknolojinin Sağladığı Performans Çığırları
Eğer 693 rulmanının temelini kesin parametreler oluşturuyorsa, o zaman malzeme yeniliği ve yapısal optimizasyon onun temel rekabet gücünün kaynağıdır. 693 rulmanın farklı markaları üretim süreçlerinin farklı yönlerini vurgularken, hepsi üç temel gereksinim etrafında teknolojik atılımlar gerçekleştiriyor: aşınma direnci, sızdırmazlık ve düşük gürültü.
1. Malzeme Seçimi: Farklı Çalışma Koşullarına Dayanıklılığın Sağlanması

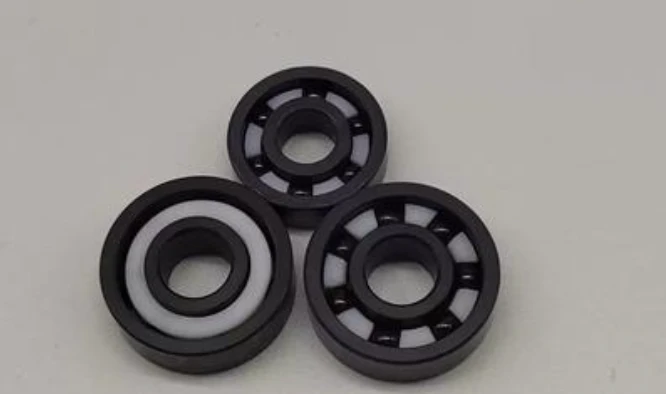

Mainstream 693 rulmanlar, temel malzeme olarak mükemmel sertlik ve tokluğa sahip yüksek-saflıkta krom çeliği kullanır. Hassas ısıl işlemden sonra yüzey sertliği HRC58-62'ye ulaşabilir ve bu da aşınma direncini etkili bir şekilde artırır. Özel uygulamalar için paslanmaz çelik ve seramik versiyonları da mevcuttur: paslanmaz çelik modeller nemli ve hafif aşındırıcı ortamlara dayanabilir, gıda makineleri ve dış mekan ekipmanları için uygundur; silikon nitrür (Si₃N₄) seramik yataklar, yüksek sıcaklık direncini (aşırı yüksek-sıcaklık ortamlarına dayanabilir), manyetik olmayan özellikleri ve elektrik yalıtımını bir araya getirerek onları MRI tıbbi ekipmanı ve havacılık aletleri için mükemmel şekilde uygun hale getirir.
2. Sızdırmazlık Tasarımı: Uzatılmış Kullanım Ömrü için Koruyucu Kalkan
693 rulmanın sızdırmazlık sistemi iki ana tipte gelir: "ZZ" son eki, endüstriyel ekipman ve motor uygulamaları için uygun, dahili gresin stabilitesini korurken toz, demir talaşı ve diğer katı yabancı maddelerin girişini etkili bir şekilde önleyen çift-taraflı metal toz kapağını belirtir; "2RS" son eki, bir miktar suya dayanıklılık sağlayan ve nemlendiriciler ve küçük su pompaları gibi nemli ortamlarda daha iyi performans gösteren, çift-taraflı bir lastik contayı belirtir. Her iki sızdırmazlık tasarımı da "bakım-gerektirmeme" özelliklerine ulaşarak ekipman bakım maliyetlerini önemli ölçüde azaltır.
3. Hassas Yapı: Düşük Gürültü ve Yüksek Verimlilik için Temel Destek
Üst düzey 693 rulmanlar entegre flanş tasarımına sahiptir. Dış halka tarafındaki halka şeklindeki flanş, doğrudan eksenel konumlandırmaya izin vererek ek konumlandırma bileşenlerine olan ihtiyacı azaltır, kurulum sürecini basitleştirir ve montaj doğruluğunu artırır. İç kafes naylon veya çelik plakadan yapılmıştır ve optimize edilmiş cep tasarımı, çelik bilyeler üzerinde eşit kuvvet dağılımı sağlar. Hassas-honlanmış yuvarlanma yolu yüzeyiyle birleştiğinde, rulmanın çalışma gürültüsü 35 desibelin altında kontrol edilir, "EMQ (Elektrik Motoru Kalitesi)" standardını karşılar ve ev aletlerinin ve tıbbi ekipmanların düşük-gürültü gereksinimlerini mükemmel şekilde karşılar.
Uygulamalar: Çoklu Alanlara Nüfuz Eden "Mikroskobik Güç"
Kompakt boyutu ve üstün performansıyla 693 numaralı rulman, tüketim ürünlerinden endüstriyel üretime kadar tüm zinciri kapsayan uygulamalarla birçok ileri teknoloji alanda "standart bir bileşen" haline geldi:
1. Hassas Elektronik ve Ev Aletleri

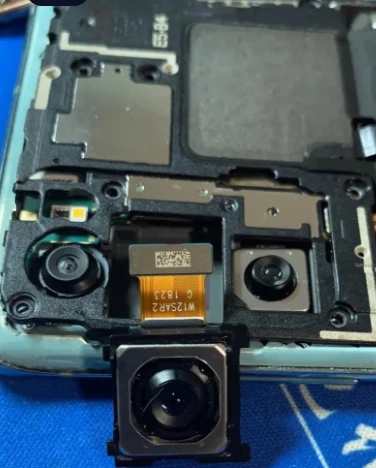

Hava temizleyiciler, yüksek-hızlı bilgisayar soğutma fanları, yazıcılar, tarayıcılar, fotokopi makineleri ve sabit diskler gibi cihazlarda 693 rulman, yüksek-hız, düşük-gürültü özellikleriyle fanların ve iletim sistemlerinin stabil çalışmasını sağlar. Akıllı telefon kamera modüllerinde ve drone'larda (gimbal motorlar, rotor motorlar), mikron-seviyesindeki hassasiyeti, optik bileşenlerin hassas şekilde dönmesini destekleyerek net görüntüleme ve sabit hava fotoğrafçılığı sağlar.
2. Tıp ve Sağlık Alanları
Dental yüksek-hızlı el aletlerinde ve cerrahi robot uç efektörlerinde, 693 rulmanın yüksek-frekanslı, yüksek-hızlı çalışmaya dayanması gerekir. Yüksek sağlamlıkları ve aşınma dirençleri, ekipmanın 8 saatten fazla kesintisiz olarak çalışabilmesini sağlar. MRI ekipmanlarında ve solunum fonksiyonuna yardımcı cihazlarda, seramik 693 rulmanlar, -manyetik olmama ve korozyona- dirençli özellikleriyle, hasta güvenliğini sağlarken manyetik alan girişimini de önler.
3. Endüstriyel ve Özel Ekipman Sektörü

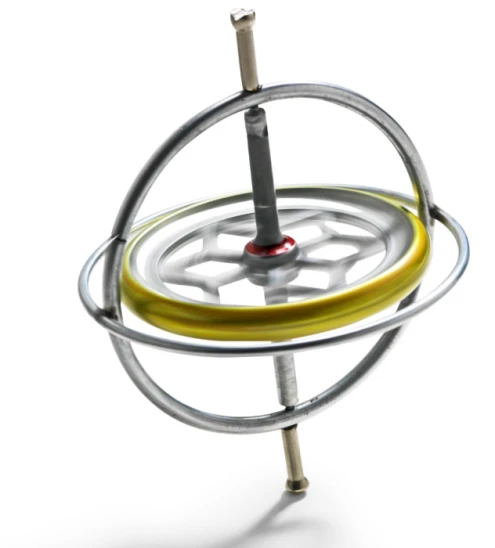

Küçük servo motorlarda ve akış sensörlerinde, 693 rulmanın yüksek-hız özellikleri, sinyal alımı ve güç çıkışının hassas senkronizasyonunu sağlar. Yarış arabası modellerinde ve drone motorlarında, hafiflikleri (birim başına yalnızca 0,71-0,94 gram) ve yüksek yük- taşıma kapasiteleri, yüksek hızda manevra kabiliyetini ve uzun dayanıklılığı destekler. Havacılık alanında, uydu jiroskoplarında seramik 693 rulmanlar kullanılarak aşırı sıcaklık farklılıkları ve vakum ortamlarında istikrarlı performans sağlanır. Robotik ve otomasyon ekipmanlarında 693 rulman, küçük robot kollarında, taşıma sistemlerinde ve yönlendirme sistemlerinde hassas bağlantı bileşenleri olarak görev yapar.
Seçim Kılavuzu: İhtiyaçları Karşılamak İçin Hassas Seçim
Farklı uygulama senaryoları için 693 rulmanın seçimi üç temel prensibe bağlı olmalıdır: Yüksek hız gerektiren kuru çalışma koşulları için "ZZ" metal-sızdırmazlı modele öncelik verin; nemli ortamlar veya su geçirmezlik gereksinimleri için "2RS" kauçuk-mühürlü model daha uygundur; tıp ve havacılık gibi üst düzey uygulamalar için ABEC-3 veya daha yüksek hassasiyete sahip seramik rulmanlar veya paslanmaz çelik rulmanlar önerilir.
Bearing 693, 3 mm'lik iç çapın hassas işlenmesinden, 60.000 rpm'de yüksek-hızlı çalışmaya kadar, minyatür rulmanların teknolojik becerisini bünyesinde barındırıyor ve olağanüstü yeteneklerini küçük bir alanda sergiliyor. Akıllı üretimin hassaslık ve minyatürleştirmeye doğru ilerlediği günümüz çağında, bu küçük rulman, ekipman yükseltmeleri için "mikroskobik bir itici güç" haline geliyor ve pek çok keşfedilmemiş bölgede "küçük bileşenler, büyük etki" efsanesi yazıyor. İster ev aletleri üreticilerinin maliyet kontrolü ihtiyaçları ister tıbbi ekipmanın yüksek-hassasiyet gereksinimleri olsun, Bearing 693'ün çok yönlülüğü onu mühendislik tasarımında güvenilir bir seçim haline getiriyor.
